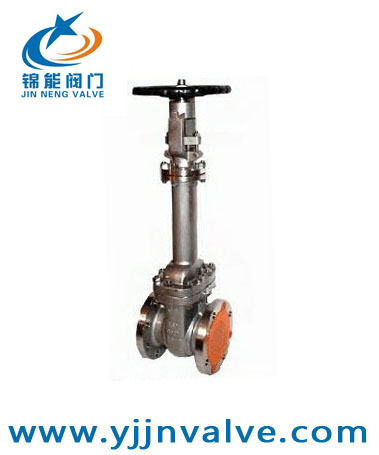

产品名称：WZ41Y不锈钢波纹管闸阀
产品型号：WZ41Y
产品报价：￥660.00
产品特点：WZ41Y不锈钢波纹管闸阀有二种阀盖设计形式，第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (304L夹柔性石墨制造)密封。
WZ41Y不锈钢波纹管闸阀的详细资料：
一、WZ41Y不锈钢波纹管闸阀介绍：
WZ41Y不锈钢波纹管闸阀有二种阀盖设计形式，第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (304L夹柔性石墨制造)密封；客户有特殊要求时也可采用金属环连接；第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封；客户有特殊要求时也可采用全焊逶连接。
二、WZ41Y不锈钢波纹管闸阀标准材质明细表：
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
TypeAl05 |
TypeA182 F22 |
Type A182 f304(L) |
Type A182 F316(L) |
||
|
l |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 3040 |
A276 316(L) |
|
3 |
闸板 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
4 |
阀杆 |
A182 F6a |
A182 F304 |
A182 304(L) A182 F316(L) |
|
|
5 |
波纹管 |
304 |
304(L) |
316(L) |
|
|
6 |
阀盖 |
A105N |
A182 F22 |
A182 F304fLl |
A182 F316(L) |
|
7 |
填料 |
柔性石墨 Flexl‘ble Graphite |
A276 304 |
||
|
8 |
吊紧螺栓 /螺母 |
A193 B8／A194 2H A193 B8／A194 4 |
A193 B8/A194 B A193 V8/A194 8M |
||
|
9 |
填料压套 |
A276 420 |
A182 F304 |
||
|
10 |
填料压板 |
A105N |
A182 F304 |
||
|
1l |
阀杆螺母 |
A276 420 |
|||
|
12 |
手轮 |
A197 |
|||
|
13 |
加长套 |
A105 A182 F22 Al 82 F304(L) A182 F316(L) |
|||
|
14 |
下拖板 |
A182 F304 A182 F304 A182 F304(L) Al 82 F316(L) |
|||
|
15 |
上拖板 |
A182 F304 A182 F304 |
A1 82 F304(L) |
A182 F316(L) |
|
|
16 |
螺钉 |
A276 420 |
A182 F304 |
||
|
17 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
适用介质 |
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
||
三、WZ41Y不锈钢波纹管闸阀尺寸和重量：
|
NPS |
缩径 |
3/8 |
1/2″ |
3/4″ |
1 |
1 1/4″ |
1 1/2″ |
2 |
|
全径 |
3/8 |
1/2″ |
3/4 |
1 |
1 1/4″ |
1 1/2″ |
||
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
|
|
H(0PEN) |
220 |
220 |
225 |
244 |
321 |
321 |
347 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
|
重量 |
螺栓式 |
3.2 |
3.0 |
4.8 |
7.9 |
11.0 |
16.8 |
25.2 |
|
焊接式 |
3.0 |
2.8 |
4.8 |
7.0 |
9.6 |
13.5 |
20.25 |
|
四、WZ41Y不锈钢波纹管闸阀结构特点：
1.产品结构合理、密封可靠、性能优良、造型美观；
2.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3.阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4.双重密封，性能更可靠；
5.阀杆升降位置指示，更直观；
6.零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
五、WZ41Y不锈钢波纹管闸阀技术规范：
| 结构形式 | BB-BG-OS & Y |
| 驱动方式 | 手动 |
| 电动 | |
| 设计标准 | API1600、API6D |
| 结构长度 | ASME B16.10 |
| 连接法兰 | ASME B16.5 |
| 试验和检验 | API598、API6D |
六、WZ41Y不锈钢波纹管闸阀性能规范：
| 公称压力（LB) | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
| 150 | 3.0 | 2.2 |
≤350℃ |
水、蒸气、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 |
订货须知：
一、①WZ41Y不锈钢波纹管闸阀作用产品名称与型号②WZ41Y不锈钢波纹管闸阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定WZ41Y不锈钢波纹管闸阀作用型号，请按WZ41Y不锈钢波纹管闸阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
