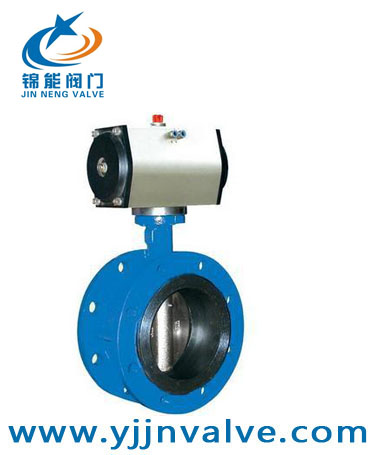

产品名称：D641X气动法兰式软密封蝶阀
产品型号：D641X
产品报价：￥660.00
产品特点：D641X气动法兰式软密封蝶阀是由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成；适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用
D641X气动法兰式软密封蝶阀的详细资料：
一、D641X气动法兰式软密封蝶阀简介：
D641X气动法兰式软密封蝶阀是由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用；其主要特点为设计新颖、合理、结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧；可以任何位置安装，维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
二、D641X气动法兰式软密封蝶阀特点：
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
三、D641X气动法兰式软密封蝶阀主要技术参数：
|
公称通径
|
DN（mm）
|
50～1200
|
||
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
|||
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
|||
四、D641X气动法兰式软密封蝶阀零件的材质：
|
零件名称
|
材料
|
|
阀体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨O
|
五、D641X气动法兰式软密封蝶阀连接尺寸：
|
公称通径
DN
|
尺寸（mm）
|
执行器型号
（仅供参考）
|
||||||||||
|
L
|
H
|
D（0.6）
|
D（1.0）
|
D（1.6）
|
D1（0.6）
|
D1（1.0）
|
D1（1.6）
|
n-d（0.6）
|
n-d（1.0）
|
n-d（1.6）
|
||
|
50
|
108
|
82.5
|
140
|
165
|
165
|
110
|
125
|
125
|
4-14
|
4-18
|
4-18
|
GTD-63
|
|
65
|
112
|
92.5
|
160
|
185
|
185
|
130
|
145
|
145
|
4-14
|
4-18
|
4-18
|
GTD-63
|
|
80
|
114
|
100
|
190
|
200
|
200
|
150
|
160
|
160
|
4-18
|
8-18
|
8-18
|
GTD-83
|
|
100
|
127
|
110
|
210
|
220
|
220
|
170
|
180
|
180
|
4-18
|
8-18
|
8-18
|
GTD-83
|
|
125
|
140
|
125
|
240
|
250
|
250
|
200
|
210
|
210
|
8-18
|
8-18
|
8-18
|
GTD-110
|
|
150
|
140
|
142.5
|
265
|
285
|
285
|
225
|
240
|
240
|
8-18
|
8-22
|
8-22
|
GTD-110
|
|
200
|
152
|
170
|
320
|
340
|
340
|
280
|
295
|
295
|
8-18
|
8-22
|
12-22
|
GTD-127
|
|
250
|
250
|
197.5
|
375
|
395
|
405
|
335
|
350
|
355
|
12-18
|
12-22
|
12-26
|
GTD-160
|
|
300
|
270
|
222.5
|
440
|
445
|
460
|
395
|
400
|
410
|
12-22
|
12-22
|
12-26
|
GTD-160或AW13
|
|
350
|
290
|
252.5
|
490
|
505
|
520
|
445
|
460
|
470
|
12-22
|
16-22
|
16-26
|
AW13
|
|
400
|
310
|
282.5
|
540
|
565
|
580
|
495
|
515
|
525
|
16-22
|
16-26
|
16-30
|
AW17
|
|
450
|
330
|
307.5
|
595
|
615
|
640
|
550
|
565
|
585
|
16-22
|
20-26
|
20-30
|
AW17
|
|
500
|
350
|
335
|
645
|
670
|
715
|
600
|
620
|
650
|
20-22
|
20-26
|
20-33
|
AW17
|
|
600
|
390
|
390
|
755
|
780
|
840
|
705
|
725
|
770
|
20-26
|
20-30
|
20-36
|
AW20
|
|
700
|
430
|
447.5
|
860
|
895
|
910
|
810
|
840
|
840
|
24-26
|
24-30
|
24-36
|
AW20
|
|
800
|
470
|
507.5
|
975
|
1015
|
1025
|
920
|
950
|
950
|
24-30
|
24-33
|
24-39
|
AW28
|
|
900
|
510
|
557.5
|
1075
|
1115
|
1125
|
1020
|
1050
|
1050
|
34-30
|
28-33
|
28-39
|
AW28
|
|
1000
|
550
|
615
|
1175
|
1230
|
1255
|
1120
|
1160
|
1170
|
28-30
|
28-36
|
28-42
|
AW35
|
|
1200
|
630
|
727.5
|
1405
|
1455
|
1458
|
1340
|
1380
|
1390
|
32-33
|
32-39
|
32-48
|
AW40
|
订货须知：
一、①D641X气动法兰式软密封蝶阀作用产品名称与型号②D641X气动法兰式软密封蝶阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D641X气动法兰式软密封蝶阀作用型号，请按D641X气动法兰式软密封蝶阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
