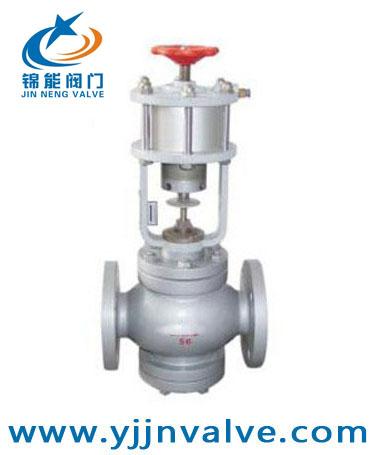

一、ZSQP气动活塞式切断阀简介：
    气动活塞式切断阀是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。

二、ZSQP气动活塞式切断阀的特点：
      气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成，中间由支架连接而成。根据调节机构的型式，气动活塞式切断阀可分为直通单座切断阀ZSQP型、直通套筒切断阀ZSQM型、二位三通切断阀ZSQN型三种型式。气动活塞式执行机构有单作用弹簧复位和双作用双进气二种。采用单作用执行机构，整机作用方式可分为气关式水平管路接通和气开式水平管路断开。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。当信号压力为零，由于弹簧单作用仅有的预紧力，使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力0.4～0.6MPa时，活塞上产生推力，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。


三、ZSQP气动活塞式切断阀零件材料
主要零件材料： 阀体：HT200，ZG230~450或上述材质衬里
隔膜：丁荃胶、天然胶、聚四氟乙烯波纹
薄膜：丁腈橡胶夹增强涤纶织物
弹簧：60S12Mn 阀体衬里材质及适用范围

四、ZSQP气动活塞式切断阀的连接尺寸及标准：
·法兰标准：铸铁法兰 GB4216-84 铸钢法兰 GB9113-88、JB/T79—94
·法兰密封面型式：PN16为凸面 PN40、64为凹凸面，阀体为凹面
·结构长度：GB12221-89
·执行机构信号接口：M10X1

五、ZSQP气动活塞式切断阀技术参数和性能指标：

订货须知：
一、①ZSQP气动活塞式切断阀作用产品名称与型号②ZSQP气动活塞式切断阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZSQP气动活塞式切断阀作用型号，请按ZSQP气动活塞式切断阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
尊敬的客户：
      欢迎您访问我们的网站www.yjjnvalve.com如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
