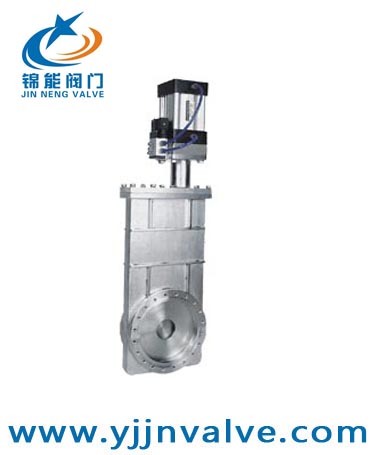

产品名称：CCQ气动超高真空插板阀

产品型号：CCQ

产品报价：¥650.00

产品特点：电动超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动，达到阀门的开启或关闭，阀门用于接通或切断真空管路中的气流；电动超高真空插板阀是在1.3×10-7～105Pa的真空系统中用来开启或隔断气流的阀门。

CCQ气动超高真空插板阀的详细资料：

一、CCQ气动超高真空插板阀简介：
电动超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动，达到阀门的开启或关闭，阀门用于接通或切断真空管路中的气流，适用介质为纯净空气和非腐蚀性气体。特点有：以压缩空气为动力，气缸活塞杆推动钢球架运动，撑开阀板关闭，靠弹簧力收拢阀板打开后，再退出的真空阀门。电动超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动，达到阀门的开启或关闭，阀门用于接通或切断真空管路中的气流；电动超高真空插板阀是在1.3×10-7～105Pa的真空系统中用来开启或隔断气流的阀门。

二、CCQ气动超高真空插板阀特点：
1. 结构紧凑、体积小、薄、轻；
2.通导能力大；
3.能通过气体、液体、固体、下料和取样等；
4.阀体成型采用新工艺，强度高，变形小，配用直线气缸，装有磁性开关，有指示灯显示开关位置；
5.钢球架小车装有调节螺杆，速度快慢不会憋死

三、CCQ气动超高真空插板阀技术参数：

适用范围	10⁵～1.3×10^-7Pa
阀门漏率	≤1.3×10^-7Pa.L/S.DN≤200 　≤6.7×10^-7Pa.L/S.DN≥250
适用温度	-30～+150℃
阀门开启时阀板两侧的压差	≤2.7×10³Pa.
气源压力	0.4～0.6MPa

四、CCQ气动超高真空插板阀外形连接尺寸：

Model 型号	DN	A	H	D	Do	D1	D2	D3	L	L1	G	E	n-d	法兰标准
CCQ-50	50	60	92	89	72.4	61.6	55.6		515	153	220	65	8-M8	GB6071
CCQ-63	63	65	105	114	92.1	82.6	76.6		566	180	220	80	8-M8
CCQ-80	80	65	130	130	110	99	93		603	200	220	80	16-M8
CCQ-100	100	70	152	152	130.2	120.7	114.7		653	267	220	95	16-M8
CCQ-150	150	70	202	202	181	171.5	165.5		771	350	270	95	20-M8
CCQ-200	200	80	251	253	231.8	222.3	216.6		889	424	270	115	24-M8
CCQ-250	250	85	300	314	288	308	275	271	1127	574	350	140	24-M10	JB5278
CCQ-300	300	85	352	365	338	353	323	318	1197	613	420	140	32-M10
CCQ-320	320	85	372	385	357	379	344	340	1197	613	440	140	36-M10	JB5278
CCQ-400	400	110	456	497	454	480	440	436	1666	810	536	180	36-M12
CCQ-500	500	135	595	590	555	580	540	536	1835	870	640	220	40-M12
CCQ-630	630	135	690	700	658	680	639	635	1930	960	780	280	40-M16
CCQ-800	800	150	880	890	855	880	835	831	2200	1100	950	350	60-M16

订货须知：
一、①CCQ气动超高真空插板阀作用产品名称与型号②CCQ气动超高真空插板阀作用口径，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定CCQ气动超高真空插板阀作用型号，请按CCQ气动超高真空插板阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
