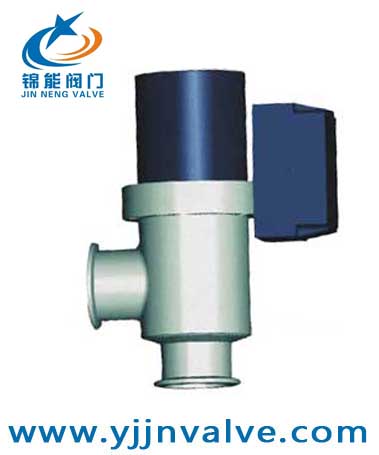

产品名称：GD-J高真空挡板阀
产品型号：GD-J
产品报价：¥650.00
产品特点：高真空挡板阀是用于真空系统中用来切断或接通气流之用，传动部件采用螺杆传动升降阀板，高真空挡板阀动作轻巧、工作可靠。
GD-J高真空挡板阀的详细资料：
一、GD-J高真空挡板阀简介：
高真空挡板阀是用于真空系统中用来切断或接通气流之用，传动部件采用螺杆传动升降阀板，高真空挡板阀动作轻巧、工作可靠，高真空挡板阀适用温度范围: －30℃~＋150℃，为角通型式高真空挡板阀，为带预抽口的三通型式高真空挡板阀，手动高真空挡板阀适用的介质为空气及非腐蚀性气体。
二、GD-J高真空挡板阀外形尺寸：
| 型号 |
公称通径 (DN) |
外形尺寸 | 性能参数 | 主要件材质 | |||||
| A | ΦD | L | bxb | 连接标准 | 适用范围(Pa) |
漏气率 (Pa.L/S) |
1.阀体材质；不锈钢或碳钢镀镍 2.密封材料:氟橡胶 |
||
| GD-J16 | 16 | 40 | 40 | 110 | 60x60 |
KF GB4982-85 |
105～1.3X10-4 | 6.7x10-4 | |
| GD-J25 | 25 | 50 | 60 | 123 | 64x64 | ||||
| GD-J40 | 40 | 65 | 90 | 150 | 76x76 | ||||
| GD-J63 | 63 | 88 | 108 |
关闭345 开启378 |
84x84 | GB6070.4-85 |
阀体材质: 碳钢镀镍 不锈钢 |
||
| GD-J100 | 100 | 108 | 152 |
关闭365 开启390 |
90X90 | ||||
| GD-J160 | 160 | 136 | 204 |
关闭485 开启540 |
100x100 | ||||
三、GD-J高真空挡板阀活套法兰连接：
|
Model |
DN |
D1 |
Do |
D2 |
A |
P |
H |
n-φc |
Dny预抽口 |
法兰标准 |
|
型号 |
||||||||||
|
GD-J50 |
50 |
110 |
90 |
55 |
70 |
78 |
203 |
4-φ9 |
DN40 GB4982 |
GB6070 |
|
GD-J63 |
63 |
130 |
110 |
68 |
88 |
160 |
380 |
4-φ9 |
DN40 GB4982 |
|
|
GD-J80 |
80 |
145 |
125 |
85 |
98 |
160 |
400 |
8-φ9 |
DN40 GB4982 |
|
|
GD-J100 |
100 |
165 |
145 |
105 |
108 |
160 |
420 |
8-φ9 |
DN40 GB4982 |
|
|
GD-J(S)160 |
160 |
225 |
200 |
165 |
158 |
160 |
575 |
8-φ11 |
DN40 GB4982 |
|
|
GD-J(S)200 |
200 |
285 |
260 |
208 |
200 |
160 |
655 |
12-φ11 |
DN50 GB6070 |
|
|
GD-J(S)250 |
250 |
335 |
310 |
258 |
208 |
250 |
690 |
12-φ11 |
DN63 GB6070 |
|
|
GD-J(S)320 |
320 |
425 |
395 |
328 |
250 |
250 |
785 |
12-φ14 |
DN80 GB6070 |
|
|
GD-J(S)150 |
150 |
220 |
195 |
156 |
158 |
160 |
575 |
8-φ12 |
DN40 GB4982 |
JB919 |
|
GD-J(S)300 |
300 |
380 |
350 |
308 |
250 |
250 |
785 |
8-φ14 |
DN80 GB6070 |
订货须知：
一、①GD-J高真空挡板阀作用产品名称与型号②GD-J高真空挡板阀作用口径，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GD-J高真空挡板阀作用型号，请按GD-J高真空挡板阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
