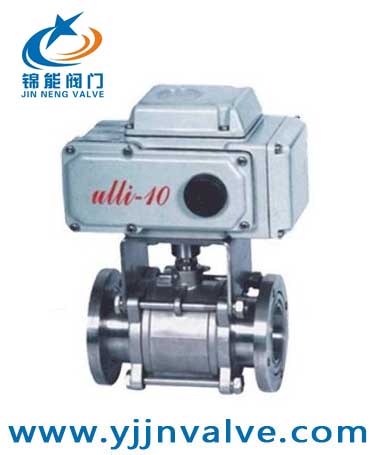

产品名称：GUD电动真空球阀
产品型号：GUD
产品报价：¥650.00
产品特点：适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用；由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
GUD电动真空球阀的详细资料：
一、GUD电动真空球阀简介：
电动真空球阀流体阻力小，全通径的球阀基本没有流阻；结构简单、体积小、重量轻，紧密可靠、它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用；操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制；维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便，在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用；由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
二、GUD电动真空球阀主要特点：
①密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S改变了球阀不能满足高真空、超高真空的现状；
②开关扭矩小，工作稳定、可靠；
③结构紧凑，重量轻，外形简洁、美观；
④该阀既能适用高真空，又能适用一定的正压力下使用；
⑤由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
三、GUD电动真空球阀快卸法兰连接尺寸：
|
型号 |
DN |
D1 |
D |
H |
E |
L |
|
GUD-10(KF) |
10 |
12.2 |
30 |
153 |
157 |
84 |
|
GUD-16(KF) |
16 |
17.2 |
30 |
172 |
157 |
84 |
|
GUD-25(KF) |
25 |
26.2 |
40 |
187 |
157 |
114 |
|
GUD-32(KF) |
32 |
34.2 |
55 |
206 |
157 |
140 |
|
GUD-40(KF) |
40 |
41.2 |
55 |
212 |
157 |
160 |
|
GUD-50(KF) |
50 |
52.2 |
75 |
265 |
157 |
170 |
四、GUD电动真空球阀活套法兰连接尺寸：
|
型号 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUD-10(F) |
10 |
55 |
40 |
153 |
157 |
84 |
4-φ6.6 |
|
GUD-16(F) |
16 |
60 |
45 |
172 |
157 |
84 |
4-φ6.6 |
|
GUD-25(F) |
25 |
70 |
55 |
187 |
157 |
114 |
4-φ6.6 |
|
GUD-32(F) |
32 |
90 |
70 |
206 |
157 |
140 |
4-φ9 |
|
GUD-40(F) |
40 |
100 |
80 |
212 |
157 |
160 |
4-φ9 |
|
GUD-50(F) |
50 |
110 |
90 |
265 |
157 |
170 |
4-φ9 |
|
GUD-63(F) |
63 |
130 |
110 |
305 |
207 |
195 |
4-φ9 |
|
GUD-80(F) |
80 |
145 |
125 |
330 |
207 |
203 |
8-φ9 |
|
GUD-100(F) |
100 |
165 |
145 |
350 |
207 |
280 |
8-φ9 |
五、GUD电动真空球阀主要技术性能：
|
适用范围(Pa) |
快卸法兰（KF）2x105 ～1.3x10 -5 活套法兰16x105～1.3x10 -5 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-5 |
|
开闭时间（S） |
DN≤32 20； DN≥40 30 |
|
介质温度（℃） |
标准出厂：-30～+150 特殊指定：-30～+240 |
|
法兰标准 |
GB4982；GB/T6070 |
|
安装位置 |
任意 |
|
控制电路 |
标准出厂：AC220V/50Hz开关型 特殊指定：AC380V；DC24V开关型 4～20mADC调节型 |
|
信号反馈 |
标准出厂：带无源触点型 特殊指定：调节型4～20mADC |
订货须知：
一、①GUD电动真空球阀作用产品名称与型号②GUD电动真空球阀作用口径，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GUD电动真空球阀作用型号，请按GUD电动真空球阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
