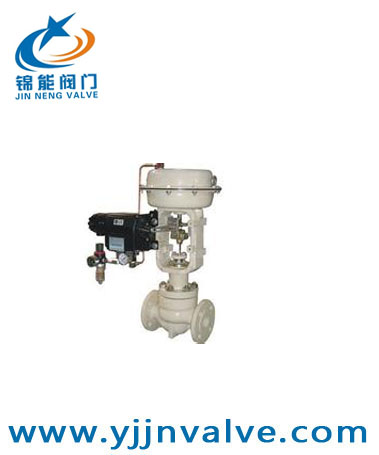

产品名称：HCP平衡笼式单座调节阀
产品型号：HCP
产品报价：￥660.00
产品特点：HCP平衡笼式单座调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。
HCP平衡笼式单座调节阀的详细资料：
一、HCP平衡笼式单座调节阀概述：
HCP平衡笼式单座调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
二、HCP平衡笼式单座调节阀体参数：
| 阀体型式 | 直通笼式单座铸造球型阀 | |
|---|---|---|
| 公称通径 | 32、40、50、65、80、100、125、150、200、250、300、350mm | |
| 公称压力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | |
| 连接型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | |
| 焊接标准 | 嵌接焊SW(32~50mm)；对接焊BW(65~350mm) | |
| 材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 | |
| 上阀盖 | 常温型 | -5～+230℃ |
| 伸长I型 | +230～+566℃ | |
| 伸长II型 | -100～-45℃ | |
| 伸长III型 | -196～-100℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
三、HCP平衡笼式单座调节阀内件：
| 阀芯形式 | 带组合密封圈或活塞环的压力平衡式阀芯 | |
|---|---|---|
| 流量特性 | 金属阀座 | 等百分比特性(%)和线性特性(L) |
| 软阀座 | ||
| 材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |
四、HCP平衡笼式单座调节阀执行机构：
| 执行器型式 | HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
|---|---|
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 80~240KPa |
| 供气压力 | 280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 气源接口 | RC1/4"(HA、VA型)、G3/8、1/2"(VP型) |
| 环境温度 | -30~+70℃ |
| 作用形式 | 气-关式或气-开式 |
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
五、HCP平衡笼式单座调节阀主要性能指标：
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
|---|---|---|
| 软阀座 | 小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级 | |
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3% | |
| 基本误差 | 带定位器 | 小于全行程的±1% |
| 不带定位器 | 小于全行程的±5% | |
| — | 注：采用标准的V型聚四氟乙烯填料 | |
| 可调范围 | 50:1 | |
订货须知：
一、①HCP平衡笼式单座调节阀作用产品名称与型号②HCP平衡笼式单座调节阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定HCP平衡笼式单座调节阀作用型号，请按HCP平衡笼式单座调节阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
